MATLAB^®與Simulink^®於功率轉換控制應用設計功率轉換器之數位控制器

開發功率轉換控制演算法

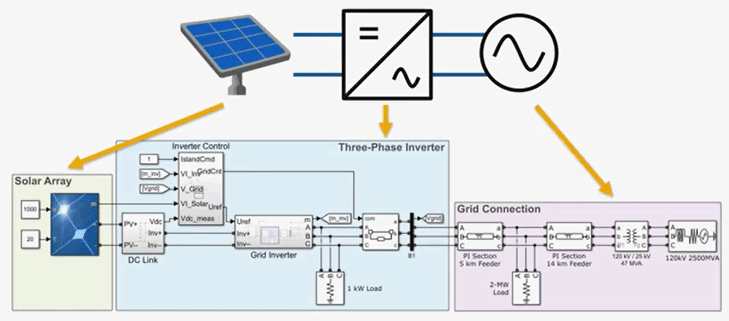

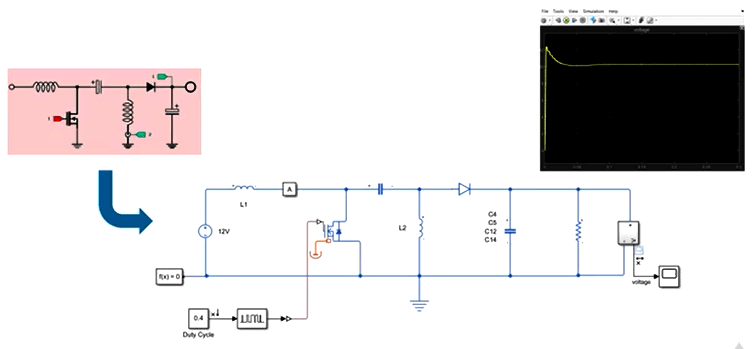

使用Simulink和Simscape Electrical在相同模擬環境建立類比電子元件模型和數位控制演算法。功率級(power stage)和控制器的封閉迴圈模擬幫助你在實現控制器之前先評估並驗證設計選擇。 你可以使用模擬完成以下任務：

• 使用電路元件或預先建立的功率轉換器模塊建立功率級(power stage)
• 以不同的電力電子切換逼真度整級模擬轉換器模型：平均值、理想、或細節非線性
• 設計、模擬並比較不同控制器架構，包含電壓模式控制和電流模式控制
• 運用典型的控制技巧並設計模式切換的監督式控制邏輯
• 使用自動調節工具在單一或多重反饋迴圈自動調整控制器增益

測試及驗證控制演算法

Simulink加速功率轉換器控制設計的測試與驗證流程

• 為即時的硬體迴圈模擬產生功率轉換器的控制程式碼
• 在使用硬體原型驗證之前，先對功率轉換器控制的即時執行進行測試
• 透過Simulink Design Verifier產生測試案例來找出並修正控制設計的常見錯誤，防止對於昂貴硬體原型的潛在損害
• 使用Simulink Coverage檢查模型與程式碼覆蓋，確保測試完整性和支援要求的可追蹤性

產生產品化程式碼

使用Simulink和Embedded Coder，可以幫助降低手動編寫程式碼的必要性。

• 使用Fixed-Point Designer為低成本、低功率的轉換器應用建立定點與浮點演算法模型、優化、和產生程式碼
• 產生經過優化、穩定的C/C++程式碼以實現於微控制器，或可合成的HDL程式碼來進行FPGA編程或ASIC原型化
• 自動重新產生、更新程式碼來反映功率轉換器的控制設計變更

所有產生的C/C++與HDL程式瑪為完全可攜帶、具多種優化選項、可與Simulink模型雙向直接追蹤、可透過認證套裝組的支援來簡化認證流程。
